一、產品介紹

1.概述

QGP型全光譜水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。

2.產品定位

QGP水質自動監測站

水質自動監測站具有自動監測功能，設備基于紫外-可見光譜法與電極法，無需化學試劑、無二次污染，具備多參數、高集成、易部署等特點，可廣泛應用于多種水環境監測場景。

一體化抽取式微型水質自動監測站主要監測項目為：PH、溫度、濁度、電導率、溶解氧、氨氮、COD、TP、TN、硝酸鹽、高錳酸鹽指數等。

該設備可廣泛用于河流、城市或村鎮自來水廠、 自來水輸水管網、 自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備。

3.功能與特點GPRS 聯網 4G

SL651-2014水文監測數據通信規約

SLT 427—2021水資源監測數據傳輸規約

HJ212-2017污染源在線自動監控(監測)系統數據傳輸標準

江蘇省水文自動測報系統數據傳輸規約

DB50 469-2012重慶市水文監測數據通信規程

四川省水文信息采集系統信息技術規約和協議(2018年修訂版)

二、系統組成

供水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

1.供電單元 電源 AC220V。

2.水泵控制單元

智能型自吸泵最高揚程:25m 開口流量:1.8m3/h 3.分析測試單元

分析測試單元，主要由 pH、溶解氧、電導率、濁度、ORP、溫度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：

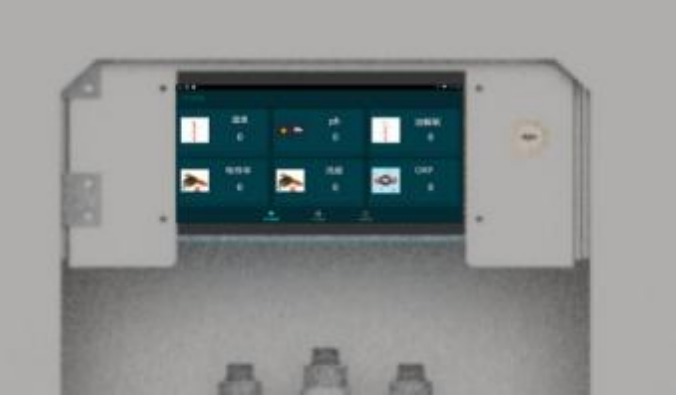

4.顯示單元

多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，

安卓版本：4.4.2 ·CPU：四核 Cortex?-A7 ·RAM/ROM：512M/4G ·屏幕：7 寸電容觸屏 ·供電：12V/ 1A ·支持 U 盤擴展，支持內存卡擴展

5.遠程通訊

RS485 接 口 MODBUS-RTU 通訊協議出廠設備地址6 十進制支持03 功能碼讀取數據

6. 設備箱主體單元

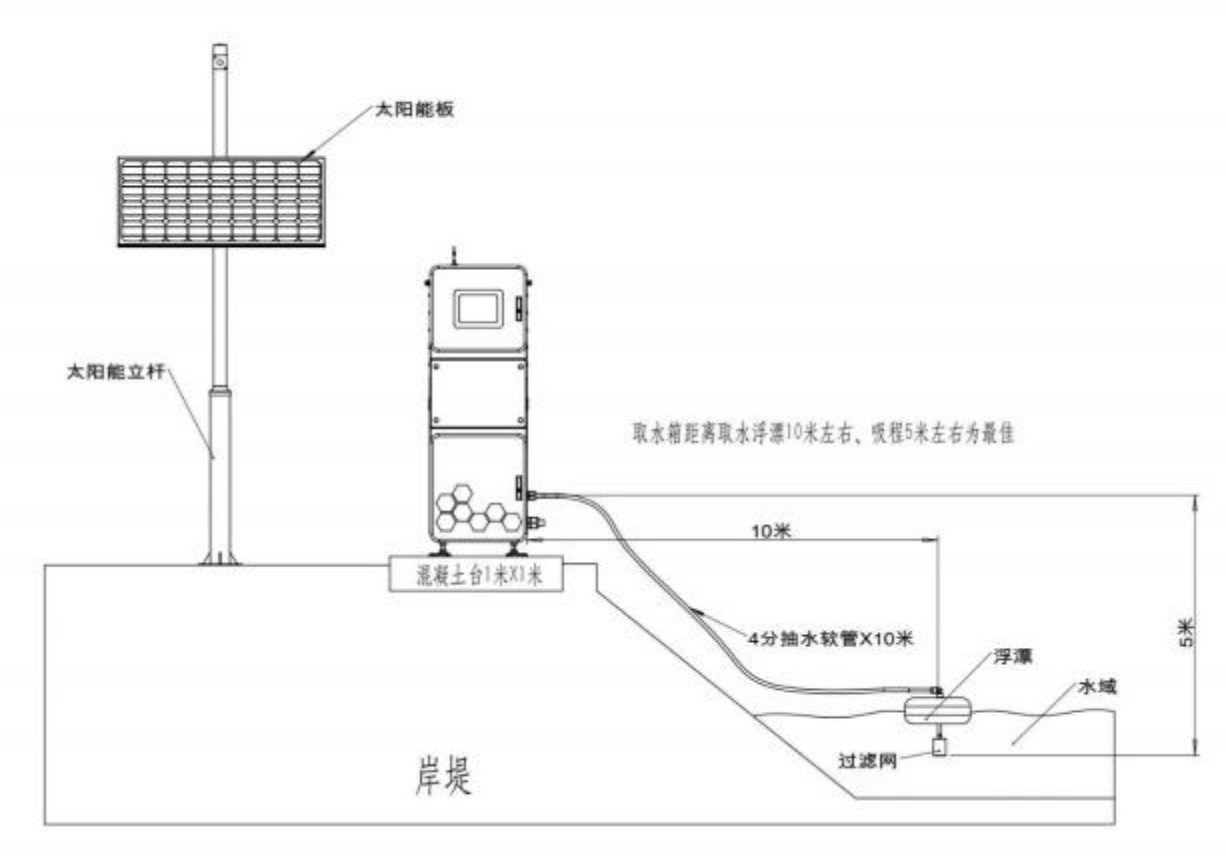

7. 安裝示意圖

（1）管道地溝開挖，管溝尺寸地面以下30cm 開挖管溝寬度40cm；管路總體來講分為兩段：地面段和埋地段。

（2）若開挖位置遇到瀝青、混凝土地面需對路面進行恢復；

（3）地面段：管路通過外層敷設保溫棉實現相應的保溫和防凍功能；

（4）埋地段：通過將管路敷設于當地凍土層以下，對管路起到防凍作用。

8.數據展示方式

（1）現場配有顯示屏

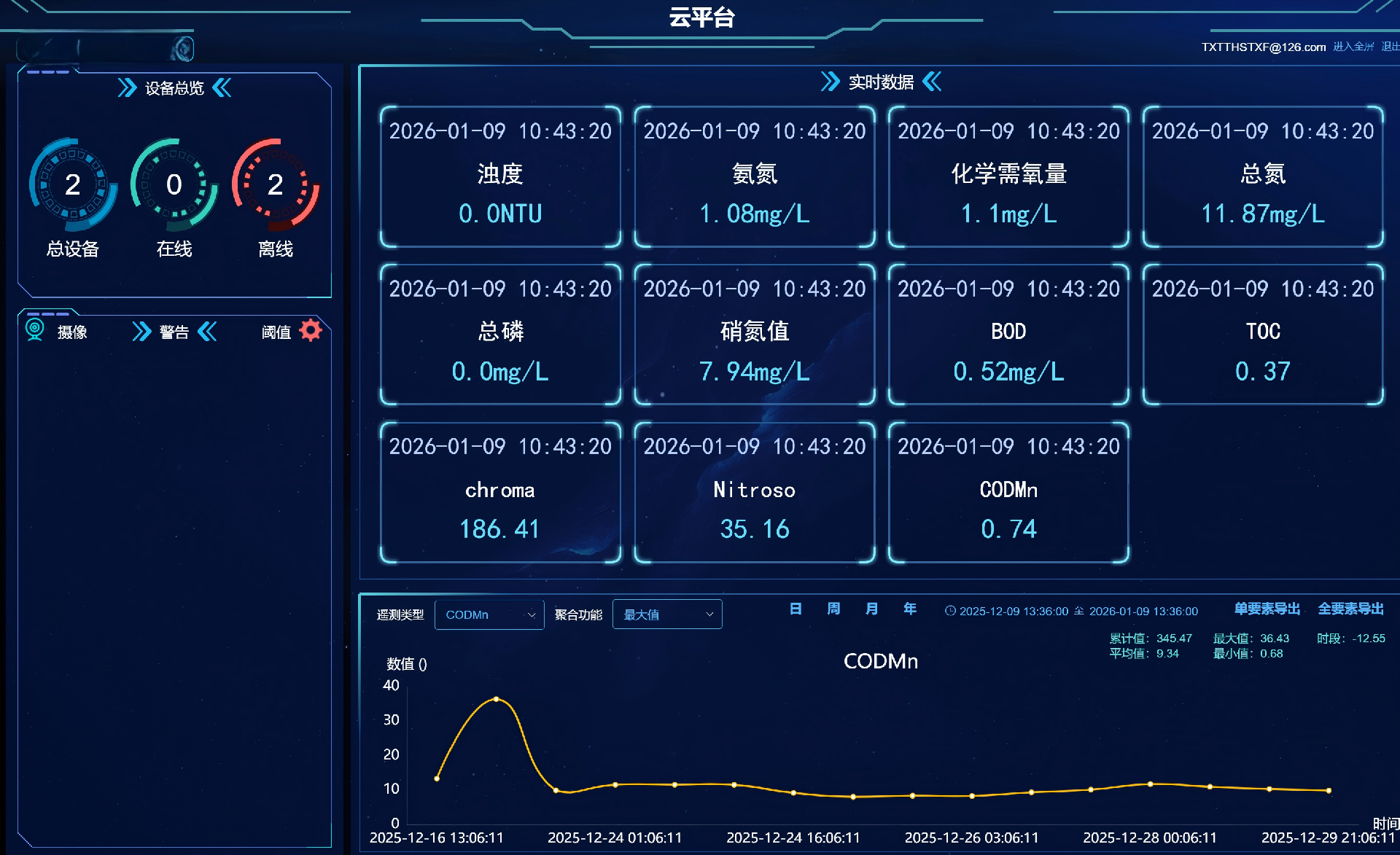

（2）可通過手機或者電腦登錄 云平臺 進行實時的數據查詢、下載
